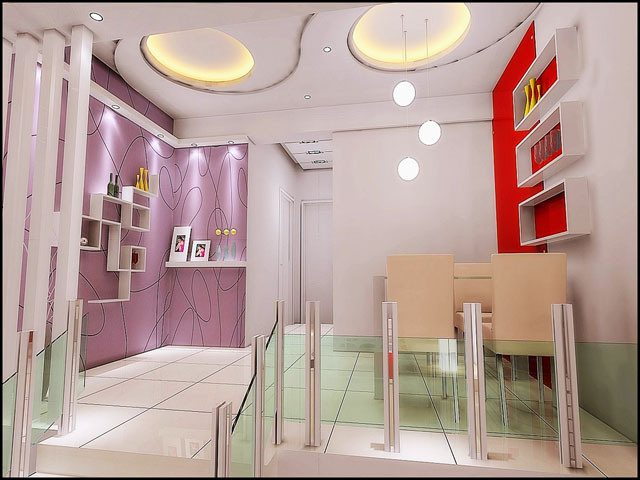

圖11-1 圓形暗藏?zé)粜Ч?br />

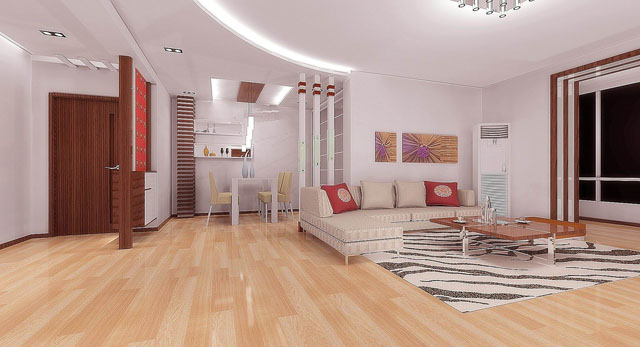

如圖11-2所示，這張圖表現的是弧形暗藏?zé)舻拇蚍ā?nbsp;
圖11-2 弧形暗藏?zé)粜Ч?br />
接下來，我們就來實際研究一下實現異型暗藏?zé)粜Ч某Ｓ梅椒�。接觸過室內表現的同學們都知道，無論你是用3dsmax光能傳遞還是用Lightscape跑光，或者是用VRay渲染器來表現，它們都通用的方法一般就是沿著光照的路徑進行燈光陣列，這是最簡單的方法。還有一種思路就是利用材質的自發光來表現，如果是用3dsmax的光能傳遞，可以考慮用建筑材質中的自發光性質來制作；如果是用Lightscape，可以試著將圖塊轉換為光源來制作，因為大家都知道，Lightscape的材質自發光效果在光能傳遞條件下無法體現出光帶的效果；而如果是用VRay來表現，可以沿光路簡單制作出一個對象，然后賦予它VR light材質并配合VRay 包裹材質來實現。由于篇幅的關系，本小節先來討論一下燈光陣列和利用3dsmax自帶的光能傳遞渲染引擎并配合建筑材質的制作方法。
A.燈光陣列法
所謂燈光陣列，就是沿著異型暗藏?zé)舻拇篌w位置進行大批量的燈光復制，這是不同的表現平臺都接受的一種方法，做法簡單，效果不錯。
如圖11-3所示，這是一個渲染完成的餐廳效果圖，它的天花板上方就采用了圓形暗藏?zé)舻谋憩F(xiàn)手法。
A.燈光陣列法
所謂燈光陣列，就是沿著異型暗藏?zé)舻拇篌w位置進行大批量的燈光復制，這是不同的表現平臺都接受的一種方法，做法簡單，效果不錯。
如圖11-3所示，這是一個渲染完成的餐廳效果圖，它的天花板上方就采用了圓形暗藏?zé)舻谋憩F(xiàn)手法。

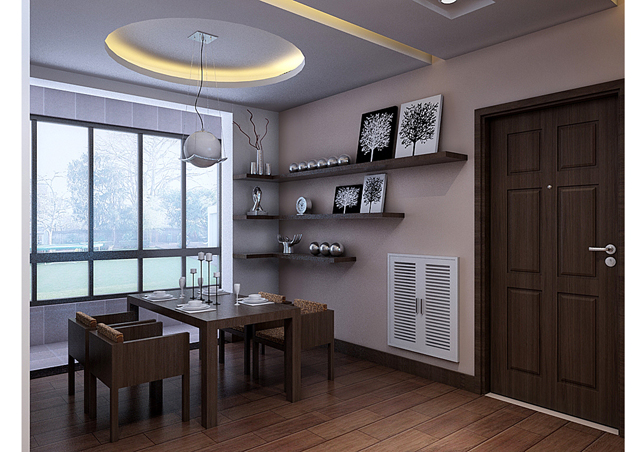

圖11-3 餐廳效果
我們可以對暗藏?zé)舨捎脽艄怅嚵衼肀憩F(xiàn)，由于本例是用Vray來渲染，因此陣列單元采用的是VR light光源，陣列效果如圖11-4所示。
我們可以對暗藏?zé)舨捎脽艄怅嚵衼肀憩F(xiàn)，由于本例是用Vray來渲染，因此陣列單元采用的是VR light光源，陣列效果如圖11-4所示。

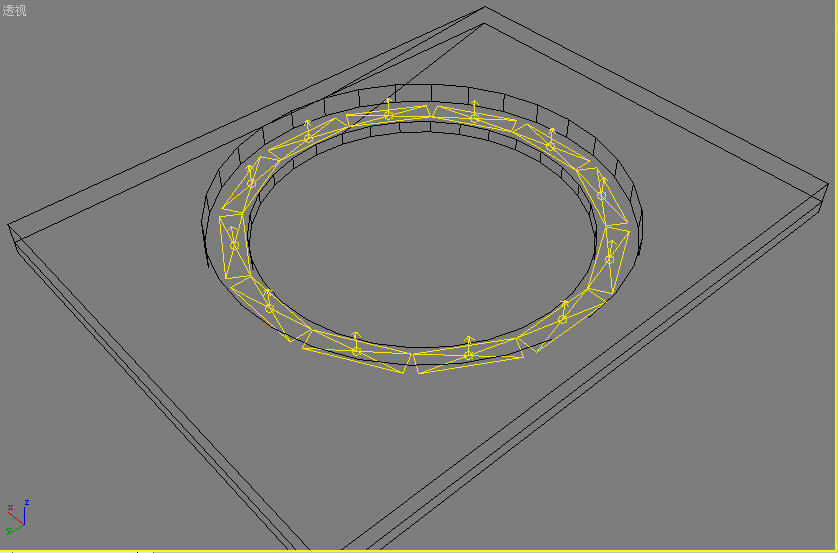

圖11-4 陣光陣列
由于篇幅的關系，在這里僅給出燈光的位置參考圖，具體的燈光設置參數由讀者根據自己場景的實際情況來設置，這部分比較簡單，不再贅述。
由于篇幅的關系，在這里僅給出燈光的位置參考圖，具體的燈光設置參數由讀者根據自己場景的實際情況來設置，這部分比較簡單，不再贅述。
B. 光能傳遞配合建筑材質解決方案
如果用戶是用3dsmax自帶的光能傳遞來實現異型暗藏?zé)粜Ч�，我們可以利用max6.0之后新增的建筑材質來實現。為了說明的方便，我隨便的新建了一個簡單場景，將天花制作成一個弧形天花板，場景效果如圖11-5所示。
如果用戶是用3dsmax自帶的光能傳遞來實現異型暗藏?zé)粜Ч�，我們可以利用max6.0之后新增的建筑材質來實現。為了說明的方便，我隨便的新建了一個簡單場景，將天花制作成一個弧形天花板，場景效果如圖11-5所示。
圖11-5 測試場景
簡單的賦予一些材質后，對場景進行光能傳遞渲染，效果如圖11-6所示。
簡單的賦予一些材質后，對場景進行光能傳遞渲染，效果如圖11-6所示。

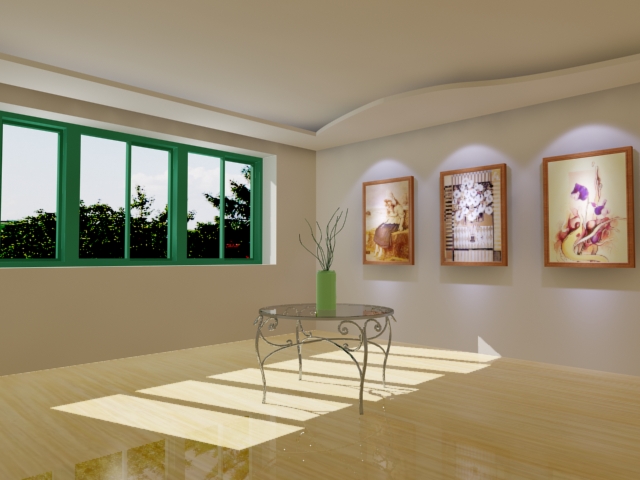

圖11-6 渲染效果
此時并沒有為弧形天花制作暗藏?zé)粜Ч�，我們將利用一條二維曲線并配合建筑材質來實現異型暗藏?zé)舻男Ч�，下面簡單列出制作的步驟。
1.我們根據弧形天花的形態來繪制一條二維樣條曲線，并且必須利用曲線的可渲染性設置出它可以被渲染出來，粗細適中,在材質上我們?yōu)槠湓O(shè)定建筑材質，參數設置如圖11-7所示。
1.我們根據弧形天花的形態來繪制一條二維樣條曲線，并且必須利用曲線的可渲染性設置出它可以被渲染出來，粗細適中,在材質上我們?yōu)槠湓O(shè)定建筑材質，參數設置如圖11-7所示。

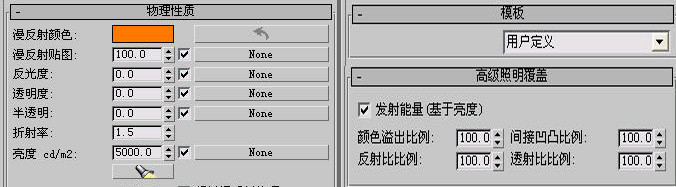

圖11-7 材質參數

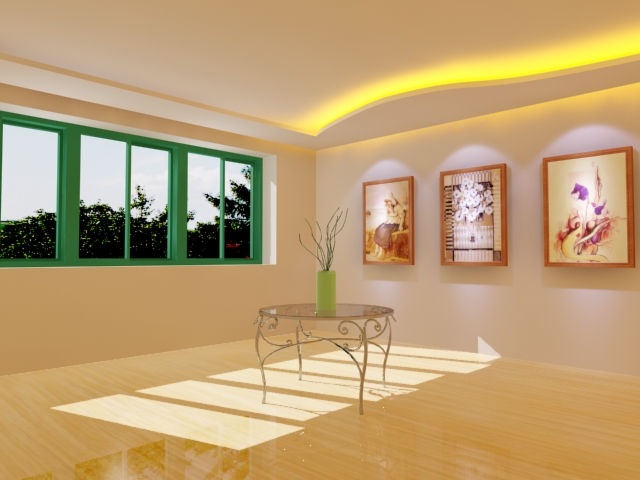

對設置好的場景進行光傳并渲染，效果如圖11-8所示。
圖11-8 光傳效果
2.仔細觀察我們渲染的效果，發現由于曲線本身也被渲染出來了，所以使得光帶的效果顯得不太自然，此時我們將曲線的可渲染性關閉，再次進行光能傳遞并渲染，最終效果如圖11-9所示。
圖11-9 關閉可渲染性
此時我們發現暗藏?zé)舻男ЧЯ恕＿@是因為我們關閉了物體的可渲染性，由此導致它的光傳能量散發不出去，所以這種解決思路是不可取的。
那我們應該如何解決呢?答案很簡單，只要對它的物體屬性略做設置，仍然讓它可以渲染出來，但使其在相機視圖中不可見即可，具體設置參數如圖11-10所示。
那我們應該如何解決呢?答案很簡單，只要對它的物體屬性略做設置，仍然讓它可以渲染出來，但使其在相機視圖中不可見即可，具體設置參數如圖11-10所示。
圖11-10 屬性設置
進行再一次的渲染，效果如圖11-11，發現樣條曲線可見的問題解決了。

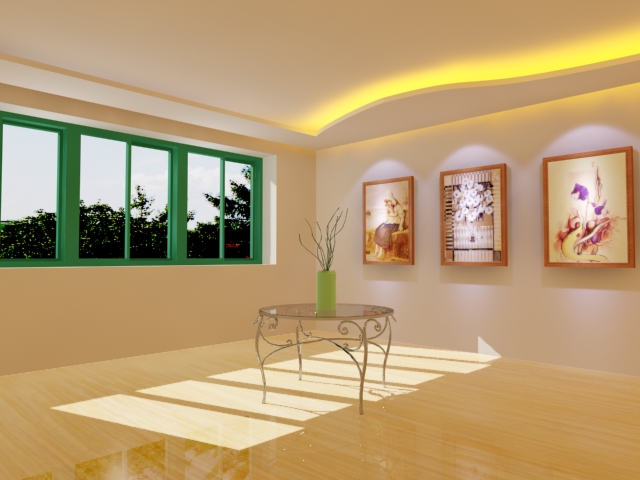

圖11-11 最終效果
3.至此，用3dsmax的光傳引擎配合建筑材質來實現異型暗藏?zé)舻男Ч徒榻B完了，由于本場景較為簡陋，可能效果不太美觀，但我認為大家應學習的是整個操作流程。在這里我小結了三點注意事項送給大家，希望能有所幫助。
(1)在"細分中包括自發光面"不用勾選，但必須勾選發射能量(基于亮度)。
(2)在"渲染中啟用"必須勾選。
(3)最終光帶的面積由光照強度和線條的粗細共同作用，要綜合調節。
(1)在"細分中包括自發光面"不用勾選，但必須勾選發射能量(基于亮度)。
(2)在"渲染中啟用"必須勾選。
(3)最終光帶的面積由光照強度和線條的粗細共同作用，要綜合調節。
